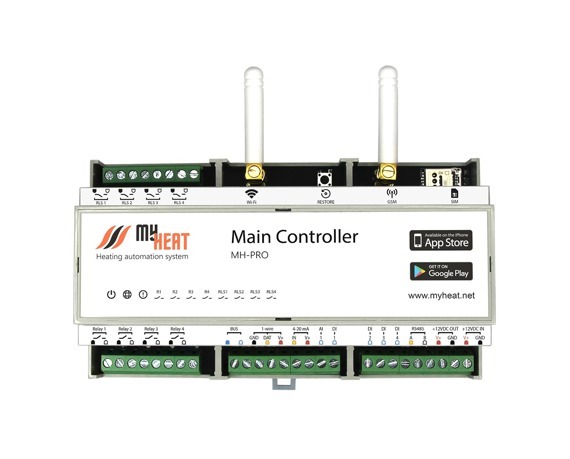

Контроллер MyHeat Pro

Описание

1. Общее описание устройства

Контроллер MyHeat Pro представляет собой программно-аппаратный модуль для автоматизации сложных систем отопления и горячего водоснабжения. Он разработан для применения в частных домовладениях и небольших предприятиях, где требуется централизованное управление несколькими источниками тепла и контурами отопления. MyHeat Pro обеспечивает координацию работы каскада котлов, бойлера косвенного нагрева (ГВС), насосного оборудования и смесительных узлов. Ключевые особенности устройства включают поддержку современных цифровых интерфейсов связи с котлами, гибкое масштабирование системы (управление до 80 зон отопления), а также возможности удалённого мониторинга и управления через веб-интерфейс и мобильные приложения. Благодаря этому MyHeat Pro выступает единым центром диспетчеризации отопительной системы, обеспечивая экономичную, безопасную и надежную эксплуатацию оборудования.

2. Основные характеристики

Управление каскадом котлов: Поддерживается совместная работа до 6 котлов в каскаде для покрытия переменной тепловой нагрузки. Контроллер способен включать/выключать котлы по очередности, регулировать их мощность (при цифровом подключении) и балансировать время работы, что продлевает ресурс оборудования и поддерживает требуемую суммарную мощность системы. Для подключения нескольких котлов по цифровой шине используется специальный адаптер (цифрового интерфейса) для MyHeat Pro.
Количество зон отопления: Контроллер рассчитан на управление до 80 независимых зон отопления. Зоной может являться отдельный отопительный контур (например, тёплый пол, радиаторная ветка или воздушный контур) с собственным температурным датчиком и регулирующим устройством. Такой высокий максимальный масштаб достигается за счет подключения модулей расширения (релейных или симисторных блоков) к базовому блоку MyHeat Pro. Базовый контроллер имеет встроенные каналы управления, которые могут быть расширены дополнительными блоками для охвата больших объектов с множеством помещений и контуров.
Поддерживаемые устройства и системы: MyHeat Pro совместим с широким спектром оборудования отопления. Он может directly управлять традиционными котлами (газовыми, электрическими и др.) посредством релейных выходов или через стандартные цифровые протоколы связи с электронными котлами. Контроллер управляет насосами циркуляции отопления, насосами загрузки бойлера ГВС, сервоприводами 3-х и 2-х ходовых клапанов смесительных узлов, вентилями и другими исполнительными устройствами. Поддерживается работа как с радиаторными системами отопления, так и с системами тёплого пола, теплоаккумуляторами и бойлерами косвенного нагрева. Кроме того, MyHeat Pro интегрируется с датчиками температуры, комнатными термостатами и другими сенсорами (как проводными, так и беспроводными через дополнительные модули), что позволяет строить комплексные системы климат-контроля в здании.

3. Функциональные возможности

MyHeat Pro обладает широким набором функций для автоматизированного контроля и управления отопительной системой и ГВС:

Контроль отопительных контуров и ГВС: Контроллер измеряет и поддерживает заданную температуру теплоносителя в разных частях системы. Он управляет нагревом бойлера косвенного нагрева (ГВС) по приоритету, поддерживая требуемую температуру горячей воды. Для каждого отопительного контура (радиаторного или контуров тёплого пола) MyHeat Pro регулирует температуру подачи: либо напрямую через котёл, либо посредством управления смешением (если контур подключен через смесительный узел). Температуры контролируются с помощью датчиков, а отклонения от заданных значений автоматически корректируются.
Автоматизация насосов и клапанов: Устройство осуществляет включение/выключение циркуляционных насосов и позиционирование смесительных клапанов (трёхходовых и двухходовых) в автоматическом режиме согласно потребностям системы. Например, при достижении заданной температуры в контуре контроллер может отключить насос для экономии энергии, либо прикрыть клапан для ограничения нагрева. Предусмотрен также ручной режим управления, позволяющий специалисту принудительно включать насосы или изменять положение клапанов для проведения обслуживания или отладки системы.
PID-регулирование: В алгоритмах управления MyHeat Pro реализовано ПИД-регулирование (пропорционально-интегрально-дифференциальное). Это обеспечивает плавное и устойчивое поддержание температуры без резких колебаний. ПИД-алгоритм анализирует отклонение текущей температуры от заданной и рассчитанным образом корректирует степень воздействия на исполнительные механизмы (котлы, клапаны, насосы), что улучшает точность поддержания комфортной температуры и снижает износ оборудования.
Гибкая логика и расписания: Контроллер позволяет создавать индивидуальные расписания работы отопления и ГВС, а также настраивать сценарии управления. Пользователь или наладчик может задать суточные и недельные графики для различных зон (например, понижение температуры ночью или в рабочие часы для экономии, повышение к утру или к приходу людей). Также возможна реализация сценариев, реагирующих на определенные события – например, отключение отопления при открытии окна (при наличии соответствующих датчиков) или экстренный прогрев при резком похолодании. Встроенная память сохраняет эти настройки и сценарии, обеспечивая автономную реализацию заданной логики.
Зональный контроль: При управлении большим количеством зон MyHeat Pro поддерживает зональную регулировку. Каждая зона может оснащаться собственным термостатом или датчиком температуры, данные с которых контроллер обрабатывает отдельно. Это позволяет поддерживать разные температурные режимы в разных помещениях одновременно (например, в жилых комнатах +22°C, в кладовых +10°C). При помощи зональных настроек и отдельных каналов управления (например, электроприводов на каждом контуре теплого пола) обеспечивается индивидуальный климат-контроль в помещениях, что повышает комфорт и энергоэффективность.
Поддержка цифровых интерфейсов котлов: MyHeat Pro может напрямую взаимодействовать с интеллектуальными котлами отопления через цифровые шины данных. Поддерживаются протоколы OpenTherm, EBUS, BSB (Buderus/Siemens) и Navien (протокол корейского производителя Navien). Через эти интерфейсы контроллер осуществляет тонкое модульное управление котлом – например, изменяет заданную мощность или температуру подачи на котле, читает параметры работы горелки и температуры, а также получает коды ошибок. Цифровое подключение позволяет задействовать все возможности современных котлов, включая их встроенные системы самодиагностики и регулирования, а также добиваться более плавной модуляции горелки по сравнению с простым включением/выключением.
Каскадное управление котлами: Для объектов с большой потребностью в тепле MyHeat Pro реализует режим каскада котлов. Контроллер координирует работу до 6 котлов: задаёт очередность их запуска, распределяет нагрузку между ними и обеспечивает резервирование. Например, при низкой потребности в тепле может работать только один котёл на малой мощности, при росте потребления тепла контроллер последовательно подключает дополнительные котлы. Такое управление оптимизирует КПД всей котельной: каждый котёл работает в оптимальном режиме, избегается частое включение/выключение (циклирование), и ресурс оборудования расходуется равномерно. Каскадный режим особенно полезен для модульных котельных, где требуется надёжность и гибкость в выдаче мощности. Подключение нескольких котлов по цифровому интерфейсу требует применения адаптера шины (приобретается отдельно), который обеспечивает связь MyHeat Pro с каждым котлом-участником каскада.
Погодозависимая автоматика: Контроллер поддерживает погодозависимое управление – автоматическую корректировку температуры теплоносителя в зависимости от температуры наружного воздуха. Через подключённый уличный датчик MyHeat Pro измеряет текущую наружную температуру и на основании заранее настроенной климатической кривой изменяет заданную температуру подачи в систему отопления. При похолодании на улице контроллер повысит температуру в системе, а при потеплении – снизит, тем самым предотвращая перегрев помещений и экономя топливо/энергию. Погодозависимая функция позволяет поддерживать комфорт в помещениях без ручных вмешательств и значительно повышает энергоэффективность системы.
Удалённый контроль и управление: В MyHeat Pro встроены средства удалённого доступа. Контроллер оснащён веб-интерфейсом для подключения через локальную сеть или интернет – это позволяет просматривать и изменять настройки системы через браузер с компьютера. Кроме того, поддерживаются мобильные приложения (iOS и Android), предоставляющие интуитивно понятный интерфейс для управления отоплением со смартфона или планшета. Авторизованный пользователь может в реальном времени проверить состояние котлов, температуру в зонах, уровень температурного графика и т.д., а также внести коррективы – например, изменить температуру в доме, находясь вне дома, или переключить режим работы (отпуск, экономичный режим и пр.). Все данные передаются по защищенному соединению, что гарантирует безопасность удалённого управления.
Графическая визуализация и единый интерфейс: Программное обеспечение MyHeat Pro предоставляет наглядное графическое отображение работы системы. В веб-интерфейсе или приложении можно наблюдать схему подключения оборудования, текущие температуры, активность насосов/клапанов, состояние котлов (включен/выключен, мощность) и другие параметры в режиме реального времени. Также ведётся график изменения температур и состояний с течением времени, что помогает анализировать эффективность работы и выявлять аномалии. Контроллер фактически объединяет все элементы системы отопления в единый центр управления, где оператор или сервисный инженер может оперативно контролировать и настраивать всю систему из одной точки, вместо раздельной работы с каждым устройством.
Удалённая диагностика и оповещения: MyHeat Pro постоянно отслеживает состояние подключённого оборудования. В случае возникновения нештатной ситуации или ошибки контроллер фиксирует событие во встроенном журнале и незамедлительно уведомляет пользователя. Поддерживаются уведомления в виде Push-сообщений (через интернет, в мобильное приложение) и SMS-сообщений (через GSM-модуль при установке SIM-карты). Например, при срабатывании аварийного датчика, перегреве котла или затухании горелки владелец системы получит уведомление на телефон. Через цифровые интерфейсы (OpenTherm, eBUS, LPB/BSB, Navien) MyHeat Pro может считывать коды ошибок котлов и расшифровывать их, отображая понятное описание неисправности в интерфейсе. Это существенно облегчает удалённую диагностику: сервисная служба или владелец заранее знают характер проблемы и могут быстрее принять меры. Такая проактивная диагностика и система оповещений повышают безопасность и снижают время простоя системы. Кроме того, контроллер способен распознавать критические ситуации (например, угрозу замерзания системы) и предпринимать защитные действия – включая оборудование в защитном режиме, чтобы предотвратить аварии (режим защиты от замерзания).

4. Технические характеристики

Конструктивные параметры:

Габариты: корпус компактного размера, 159 × 90,2 × 57,8 мм (ширина × глубина × высота). Это позволяет устанавливать устройство в стандартные электрощитки и боксы автоматики.
Способ крепления: предназначен для монтажа на DIN-рейку (стандарт 35 мм). Корпус выполнен из прочного пластика, обеспечивающего электрическую изоляцию.
Масса: не более 0,65 кг, что облегчает монтаж и не создаёт значительной нагрузки на монтажную панель.

Электропитание:

Напряжение питания: контроллер питается от источника постоянного тока 9–12 В DC. В комплект входит сетевой адаптер (блок питания) 220 В AC -> 12 В DC, который монтируется на DIN-рейку и обеспечивает необходимое питание.
Потребляемый ток: до 1 А (при 12 В), что соответствует потребляемой мощности до ~12 ВА. Энергоотребление самого контроллера невелико, однако необходимо учитывать питание подключённых периферийных устройств (например, модулей расширения, датчиков).
Резервное питание: предусмотрена возможность подключения внешнего аккумулятора 12 В для бесперебойной работы (опция), что позволяет системе функционировать при кратковременных отключениях электроэнергии.

Интерфейсы и коммуникации:

Цифровой шиной (BUS): универсальный порт для связи с котлами и другим оборудованием. Поддерживает протоколы OpenTherm, eBUS, LPB/BSB, Navien и совместимые – это разъём для подключения адаптера цифровой шины, через который MyHeat Pro обменивается данными с отопительными котлами различных производителей. Таким образом, один и тот же интерфейс может быть настроен под конкретный протокол в зависимости от подключаемого котла.
RS-485: имеется интерфейс RS-485 (с логическим уровнем 5 В) с внутренним протоколом MyHeat для связи с модулями расширения и периферийными устройствами. По шине RS-485 подключаются дополнительные релейные блоки, симисторные блоки, радиомодули и прочие совместимые модули, что позволяет масштабировать систему без деградации скорости обмена.
1-Wire: наличие интерфейса 1-Wire для подключения цифровых датчиков температуры. Этот интерфейс позволяет подключить, например, несколько адресных датчиков DS18B20, которые часто используются для измерения температуры воздуха, теплоносителя, уличной температуры и т.д. Подключение по 1-Wire упрощает организацию сети датчиков (все датчики цепочкой на одном проводе) и обеспечивает достоверную передачу данных о температуре.
Беспроводной модуль (Wi-Fi): встроенный модуль Wi-Fi (802.11 b/g/n) для беспроводного подключения контроллера к локальной сети или интернету. Через Wi-Fi реализуется веб-интерфейс для пользователя и/или связь с облачным сервисом. Поддержка стандартных протоколов Wi-Fi обеспечивает совместимость с большинством маршрутизаторов и точек доступа. Настройка соединения осуществляется через веб-интерфейс, где вводятся параметры сети.
Сотовая связь (GSM/GPRS): контроллер оборудован слотом для microSIM-карты и модулем сотовой связи (Quad-band GSM 850/900/1800/1900 MHz). Передача данных осуществляется по GPRS (со скоростью до 85,6 кбит/с), чего достаточно для отправки уведомлений и удалённого мониторинга параметров. Внешняя GSM-антенна (с разъёмом SMA-F) обеспечивает надёжный приём сигнала. Этот канал связи используется преимущественно для резервного доступа и отправки SMS-оповещений, а также может служить основным каналом в местах без проводного интернета.
Web-интерфейс: встроенный веб-сервер предоставляет интерфейс для настройки и мониторинга через браузер. Доступ к нему можно получить по локальному IP-адресу контроллера (при подключении к локальной сети через Wi-Fi) либо через облачный сервис производителя (при наличии интернет-связи). Web-интерфейс имеет продуманный GUI, отображающий параметры системы, журналы событий, графики и позволяющий менять настройки без необходимости дополнительного программного обеспечения.
Внутренняя память: MyHeat Pro оснащён энергонезависимой памятью для хранения настроек, расписаний и журнала событий. Все пользовательские настройки (конфигурация зон, расписания, заданные температуры, калибровки датчиков и пр.) сохраняются и не пропадают при отключении питания. Журнал нештатных ситуаций и ошибок также записывается во внутреннюю память, что позволяет проанализировать историю работы системы.

Входы и выходы:

Релейные выходы: на борту контроллера имеется 4 релейных коммутируемых выхода. Каждый выход выполнен на основе электромагнитного реле и способен коммутировать нагрузку до 3 А (AC) при напряжении до 250 В AC (или до 30 В DC). Эти выходы гальванически изолированы и предназначены для управления насосами, горелками, электрокотлами, соленоидными клапанами и другим оборудованием, где требуется сухой контакт либо подача сети на нагрузку. Релейные выходы обеспечивают чёткое размыкание/замыкание цепи, но при переключении издают характерный щелчок (учитывать при установке в жилых зонах).
Симисторные выходы: кроме реле, в MyHeat Pro предусмотрено 4 симисторных (тихих) выхода для коммутации нагрузки. Каждый симисторный канал рассчитан на ток до 3 А при 250 В AC. Симисторные (тиристорные) ключи переключают переменный ток без механических частей, поэтому работают бесшумно и подходят для случаев, где частое переключение или тишина критичны (например, управление сервоприводами клапанов теплого пола или электроклапанами без щелчков). Следует учитывать, что симисторные выходы предназначены для переменного тока; для постоянного тока они непригодны.
Аналоговые входы (напряжение): контроллер имеет 1 аналоговый вход напряжения (до 12 В DC). Этот вход может использоваться для подключения датчиков с аналоговым выходом напряжения (например, датчика давления с выходом 0–10 В, датчика уровня и т.п.), либо для отслеживания какого-либо внешнего сигнала управления. Диапазон до 12 В позволяет непосредственно подключать распространенные 0–10 В датчики. Вход защищён от перенапряжения свыше 12 В и фильтруется для устранения помех.
Токовый вход (4–20 мА): предусмотрен отдельный вход для датчиков токового петлевого сигнала 4–20 mA. Этот стандарт широко используется в промышленных датчиках температуры, давления, расхода и др. MyHeat Pro может измерять ток в этом диапазоне и преобразовывать его в инженерное значение по заданной пользователем шкале. Наличие токового входа повышает гибкость системы – можно задействовать промышленные датчики с высокой помехоустойчивостью.
Дискретные входы: для подключения сигналов "сухой контакт" или других дискретных датчиков предусмотрено 2 входа (поддерживаемое напряжение на входе до 12 В DC). Дискретные входы позволяют получать сигналы от различных устройств: комнатных термостатов (тип "замкнуто/разомкнуто"), датчиков протечки воды, датчиков давления с релейным выходом, предельных термостатов, сигнализаторов дымоудаления и т.д. Каждый такой вход программно настраивается – можно задать реакцию контроллера на замыкание/размыкание (например, отключить котёл при срабатывании аварийного термостата, или отправить оповещение при сигнале от датчика протечки). (Примечание: Контроллер может поддерживать расширение количества дискретных входов/выходов через дополнительные модули – базовая конфигурация включает указанные выше.)

Допустимые нагрузки и условия эксплуатации:

Электрические параметры выходов: максимальный коммутируемый ток 3 А указан для активной нагрузки. Для нагрузки с высоким пусковым током (например, насосы с большим индуктивным компонентом) рекомендуется использовать промежуточные реле или контакторы, чтобы избежать перегрузки. Напряжение 250 В AC является предельным для безопасной работы встроенных реле/симисторов; превышение этих значений недопустимо.
Диапазон рабочих температур: контроллер предназначен для эксплуатации в помещениях при температуре окружающей среды от 0 до +40 °C. Он должен быть защищен от прямого воздействия влаги и конденсата, а также экстремального перегрева или обмерзания. Встроенная защита от замерзания относится именно к управляемой системе отопления, а не к самому устройству – сам контроллер должен работать в указанных температурных пределах.
Степень защиты корпуса: как правило, при установке в шкафу автоматики контроллер не подвергается прямому воздействию пыли и воды; базовый корпус соответствует стандарту IP20 (защита от проникновения посторонних предметов, но не влагозащищён). Для применения во влажных помещениях его необходимо размещать в дополнительном щите с нужной степенью защиты.
Совместимость и сертификация: MyHeat Pro изготовлен в соответствии с нормами электробезопасности для низковольтного оборудования и совместим с европейскими стандартами на интерфейсы OpenTherm и др. (соответствующие сертификаты приведены в паспортной документации). Гальваническая изоляция цифровых интерфейсов и входов предусмотрена, где это необходимо, для предотвращения наводок и обеспечения безопасности подключения к котлам.

5. Комплектация

В стандартный комплект поставки MyHeat Pro входят все необходимые компоненты для базового подключения и запуска системы:

Контроллер MyHeat Pro – основной блок в сборе, готовый к монтажу на DIN-рейку.
Блок питания 12 В (адаптер на DIN-рейку) – обеспечивает преобразование сетевого напряжения 220 В в требуемые 12 В DC, подключается к контроллеру через клеммник питания.
SIM-карта – одна микросим-карта для модуля GSM (как правило, поставляется с предустановленным тарифным планом для сервисных уведомлений, в дальнейшем может быть заменена пользователем при необходимости).
Внешняя GSM-антенна – для обеспечения устойчивой мобильной связи; как правило, антенна оснащена кабелем и разъёмом SMA, крепится вне щита (например, на верхней части корпуса шкафа) для лучшего приёма.
Датчик температуры (проводной) – 1 шт, стандартный датчик на проводе для измерения температуры (например, датчик типа DS18B20 в герметичном исполнении или аналогичный). Используется для контроля температуры одного из ключевых параметров системы (например, уличного воздуха или теплоносителя в подающей магистрали) в рамках погодозависимого управления или защиты от замораживания.
Комплект документации – включает в себя:
- Руководство по эксплуатации (инструкция для пользователя) – подробное описание монтажа, подключения и настройки контроллера.
- Руководство по быстрой настройке (краткая шпаргалка) – для первоначального запуска и базовой конфигурации.
- Паспорт устройства – технический паспорт с основными характеристиками, сведениями о сертификации, гарантийными обязательствами.
- Гарантийный талон – документ, подтверждающий гарантийные условия и срок гарантии (обычно 12 месяцев).
- Карта владельца – специальная карта или лист регистрации устройства, содержащий серийный номер, возможный код для доступа к облачному сервису и поле для отметок о монтаже/наладке.

(Примечание: В комплектацию могут не входить дополнительные модули расширения, датчики и адаптеры цифровых шин для котлов – они приобретаются отдельно в зависимости от требуемой конфигурации системы.)

6. Преимущества

Контроллер MyHeat Pro предоставляет ряд преимуществ, важных для инженеров и специалистов по отопительным системам:

Энергоэффективность и экономия ресурсов: Благодаря погодозависимому регулированию, зональному контролю и интеллектуальному управлению каскадом котлов, система отопления работает оптимально в каждый момент времени. Это предотвращает перегрев помещений и лишний расход топлива или электроэнергии. По оценкам разработчиков и практическому опыту, внедрение MyHeat Pro позволяет снизить потребление энергоресурсов на отопление до десятков процентов (в некоторых случаях экономия достигает 20–45% в сравнении с неавтоматизированными системами) за счет более точного поддержания температур и адаптации к внешним условиям.
Надёжность и безопасность: MyHeat Pro спроектирован для устойчивой работы и своевременного реагирования на внештатные ситуации. Постоянный мониторинг состояния котлов и контуров, а также журнал аварий позволяют заблаговременно выявить проблемы (например, падение давления, перегрев, затухание горелки) и предпринять меры до развития аварии. Автоматическая защита от замерзания включит отопление на минимальный режим, если температура в доме или в системе упадёт до критически низкой. Уведомления через SMS/Push информируют ответственных лиц об инцидентах, что повышает безопасность эксплуатации. Кроме того, использование проверенных протоколов связи с котлами и гальваническая изоляция интерфейсов обеспечивают корректность обмена данными и защищают электронику от повреждений. Конструкция контроллера и качественная элементная база гарантируют длительный срок службы без сбоев.
Удобство настройки и эксплуатации: В отличие от примитивных термостатов или контроллеров прошлого поколения, MyHeat Pro имеет удобный графический интерфейс, доступный удалённо. Пусконаладка системы упрощена за счет веб-интерфейса: инженер может настроить все параметры с ноутбука или даже смартфона, видеть все датчики и исполнительные устройства в едином окне. Нет необходимости в сложном программировании контроллера – логика настраивается через понятные меню и формы (задание температур, расписаний, приоритетов). Обновление прошивки и программных компонентов может происходить удалённо (при выпуске новых версий производителем), что избавляет от необходимости снимать прибор. Пользователям (владельцам домов) также удобно управлять отоплением: через мобильное приложение они могут менять режимы, устанавливать желаемую температуру в комнатах, просматривать статистику потребления. Все это экономит время и снижает требование к квалификации персонала, необходимого для обслуживания – система понятна на уровне интерфейса, а сложные расчёты остаются "под капотом".
Расширенные возможности интеграции: MyHeat Pro отлично интегрируется в современные инженерные системы здания. Наличие стандартных интерфейсов (OpenTherm, etc.) позволяет подключать котлы разных производителей без потери функциональности – это универсальное решение, не привязанное к единственному бренду. Через RS-485 шину и дополнительные модули можно расширять систему практически без ограничений: добавлять новые контуры отопления, соединять с системами умного дома или BMS (Building Management System) при наличии соответствующих шлюзов. Например, контроллер может передавать данные о температуре и авариях в централизованную систему диспетчеризации здания. Беспроводной модуль (Wi-Fi) позволяет интегрировать MyHeat Pro в домашнюю сеть и реализовать сценарии умного дома (взаимодействие с голосовыми помощниками, триггеры по геолокации и пр.) через открытый API или облачный сервис. Таким образом, MyHeat Pro служит ядром отопительной системы, но при этом гибко сопрягается с внешними устройствами и сервисами – от дополнительных датчиков (включая беспроводные датчики температуры, влажности, утечки воды через радиомодуль RDT2) до комплексных систем управления зданием.

В целом, MyHeat Pro сочетает в себе функциональность профессионального уровня и удобство использования. Он предоставляет монтажникам и инженерам все необходимые инструменты для создания надежной и эффективной системы отопления, а конечному пользователю – комфорт, экономию и контроль над климатом в доме. Все перечисленные технические характеристики и функции делают MyHeat Pro привлекательным выбором для современных энергоэффективных проектов отопления, требующих высокой степени автоматизации и адаптивности.
